產品名稱:
龍門數控等離子切割機型號:
YCLM-4000B
產品摘要:
CNC-4000龍門式數控等離子切割機,數控龍門等離子切割機,找龍門數控等離子切割機廠家,龍門式數控火焰等離子切割機價格,龍門式數控切割機報價,請致電：189-8629-0037
- 產品描述
產品介紹：YCLM-4000B型龍門式數控等離子切割機
該型數控切割機為龍門式結構，橫向跨度有3m、4m、5m、6m等多種規格，均采用雙邊驅動，雙軸芯直線導軌，標配為橫向軌距4m，縱向軌長為6m，單火焰或單等離子切割方式，帶自動點火；也可增配成火焰與等離子兩用切割方式?？v向?qū)к夐L度每節2m,可按用戶要求配置加長導軌及加寬橫梁跨距；還可根據用戶要求配置多把割炬或異型切割和抽條切割兩用。購買本公司此款設備可享受免費送貨上門、安裝調試及培訓。購買本公司此款設備可享受免費送貨上門、安裝調試及培訓、整機質保貳年。
產品型號/價格：YCLM-4000B型龍門式數控等離子切割機
1、機器基本配置
機械部分
1
主機跨距
根據客戶要求定做
4000mm
2
縱向?qū)к夐L度
根據客戶要求定做
14000mm
3
數控火焰單割炬
1組
4
等離子單割炬
1組
5
弧壓調高裝置（上海交大）
1組
6
電動調高裝置（可選電容調高）
1組
7
自動點火裝置
1組
8
管路傳動方式
橫向履帶、縱向掛架
9
系統、操作臺方向
左安裝或右安裝
10
采購方負責部分
干式切割平臺、沉重梁制作，安裝場地水泥基礎、縱向管路的傳動等基礎工作的施工將需方安裝，供方提供圖紙指導。
電控部分
1
數控系統
上海交大， 北京斯達峰
2
等離子電源
美國海寶85A、105A等，華榮、華遠等
3
驅動系統/電機
日本松下品牌或國產步進驅動
4
減速機
德國行星減速機
5
自動編程、套料軟件
Smartnest或澳大利亞FASTCAM
2、機器主要技術指標
1
有效切割寬度
單位mm
3200
2
有效切割長度
單位mm
12000
3
火焰切割厚度
單位mm
200MM
4
切割速度
單位mm/min
50-6000
5
割炬升降距離
mm
200
6
整機運行速度
mm/min
0-9000
7
設定速度誤差
%
≤±5％
8
自動調高精度
mm
≤±1.0mm
9
整機綜合精度
（以右綜合圖形為準）邊長(四邊)1000╳1000
劃線速度500-800mm/min
A B
C D
邊長（四邊）
mm
±0.5mm
縱向直線精度
±0.2mm/10m
對角線誤差|AD-BC|
mm
±0.5mm
回原點偏差
mm
±0.2mm
交點偏差
mm
±0.5mm
順逆直線偏差
mm
±0.2mm
10
切割表面質量（粗糙度）（選δ=25板材）
Rz(um)=70+1.2a
目測：粗糙度12.5
11
垂直度和傾斜度公差
μ(mm)=0.4+0.015a工具：角度尺
12
直角度
mm/10m
4M×20M方的對角誤差≦±0.2 mm/10m
13
行走不直度
mm/有效長度
縱向≦±0.2mm/有效長度
橫向≦±0.2mm/有效長度
14
割炬角度誤差
度
≦±0.5o
15
劃線精度
mm
≤0.5mm
16
設備噪音
分貝
≤80分貝

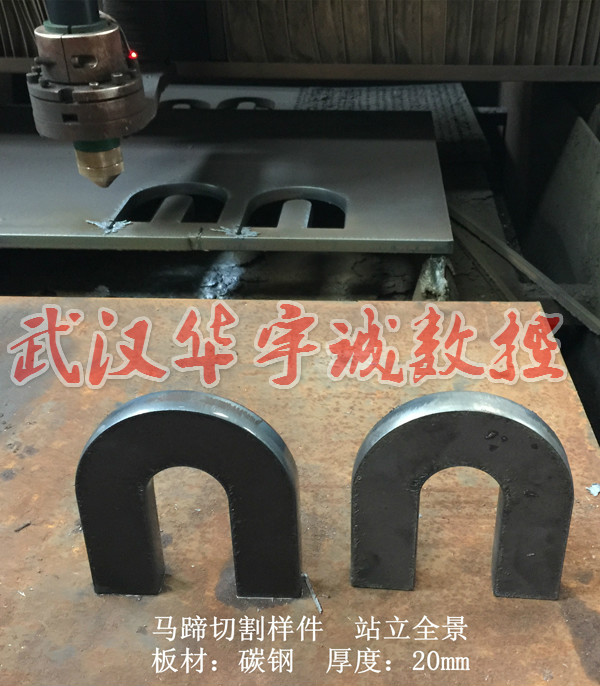

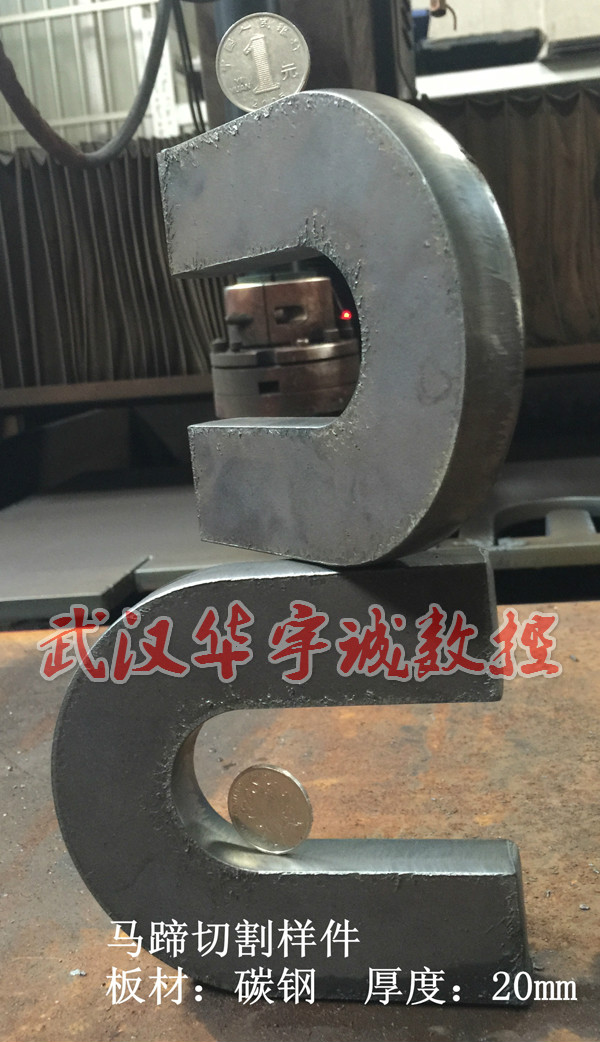

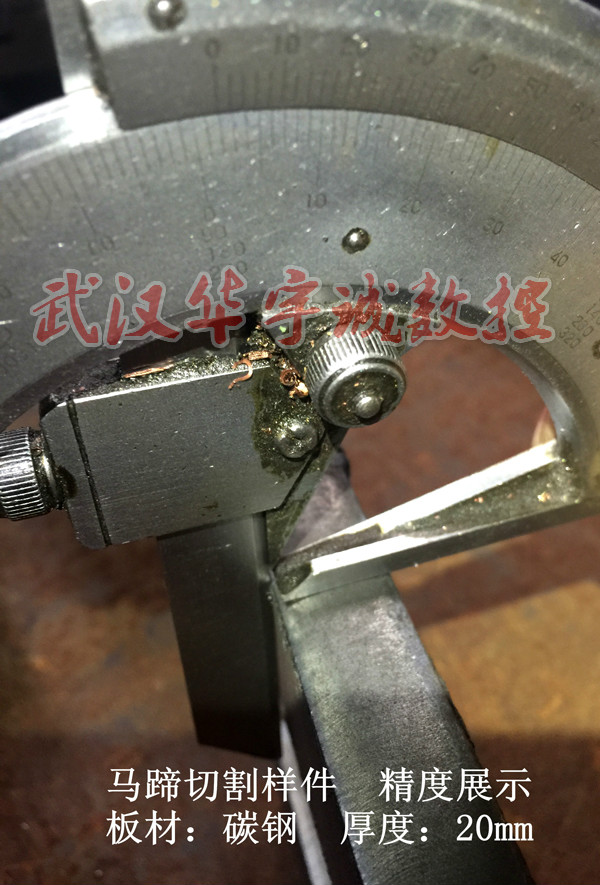

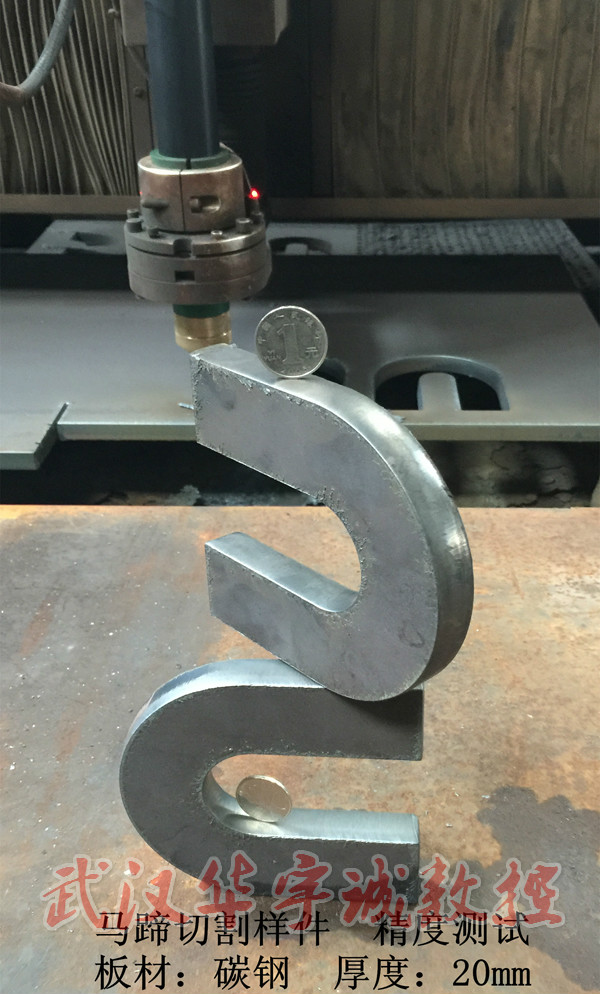

切割樣品展示：
售后服務：
凡購買我公司產品，我公司派專業人員上門安裝調試，培訓操作人員。你不會CAD繪圖，不會排料，沒有圖紙都沒關系，我們的工作人員都會手把手的教你。確保你能熟練使用。如果遇到復雜的排料，我們還可提供網上遠程服務。確保你沒有后顧之憂。
